产品概述:

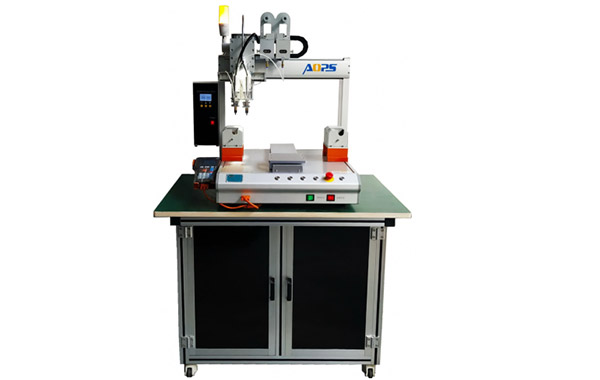

本品是量身定做的低成本、高浓缩、高效率、多轴联动的智能柔性双烙铁头焊锡机器人。主要用于电子制造业,主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工,特别适用于混装电路板、热敏感元器件、 SMT后端工序中敏感器件的焊接,广泛用于 PCB 焊线,充电器插头焊接、连接器焊接、 DC 端子加锡、 LED 灯、遥控器单板组件焊接、等所有 DIP 焊接领域。自动焊锡机器人代替人工焊接,提高工作效率,改善焊接质量。
产品特点:
1 、灵活多样的焊接方式,具有点焊、拖焊、弧焊、斜焊、抖焊等功能。
2 、图示化教导盒,轻松路径的设定的矩阵复制、偏移修正、校正点设定;
3 、使用自动电刷清洗,保证焊锡加工质量与延长烙铁咀使用寿命;
4 、多轴联动机械手,全部采用精密步进马达驱动及先进的运动控制算法,
提升运动定位精度和重复精度;柔性接触焊接,保证产品品质。
5 、双通道、双烙铁同步焊接,有效提升生产效率,
6 、破锡效果好,送锡准确,焊锡时无爆锡现象;
7、 有锡线断锡、卡线停机报警功能,有效预防不良,保证焊接品质。
8 、独立照明辅助灯,可视化工作指示灯,独立声光报警系统。
项目 | 产品型号 AOPS-H4412(平台式) |
X行程 | 400MM |
Y行程 | 400MM |
Z行程 | 100MM |
烙铁/供锡器 | 双烙铁/双供锡系统 |
整体尺寸 | 750*700*850mm |
运转速度 | 5-700mm/S(可设置) |
重复精度 | 5-700mm/S(可设置) |
重复精度 | ±0.02mm |
负载/工作负载 | 10kg |
电机/驱动及形式 | 步进电机/伺服电机/同步带 |
电源 | 220V/50HZ |
额定功率 | MAX:800W |
总重量 | 70KG左右 |
编程界面 | 示教盒 |
运动方式 | 点、直线、圆、弧、不规则图形 |
程序容量/程序文件 | 程序文件≤99(可以到处存放在电脑内)/程序文件≤99 |
温控功率 | 双通道独立控制200W(300W、400W可选)/50-550℃ |
送锡方式 | 破锡及多段送锡 |
锡丝范围 | 0.8-2.0mm |
温控精度 | ±3℃ |
精美工作台(选配) | 长:1000*宽:700*高:830mm(专用工作台,可以根据需求定制) |

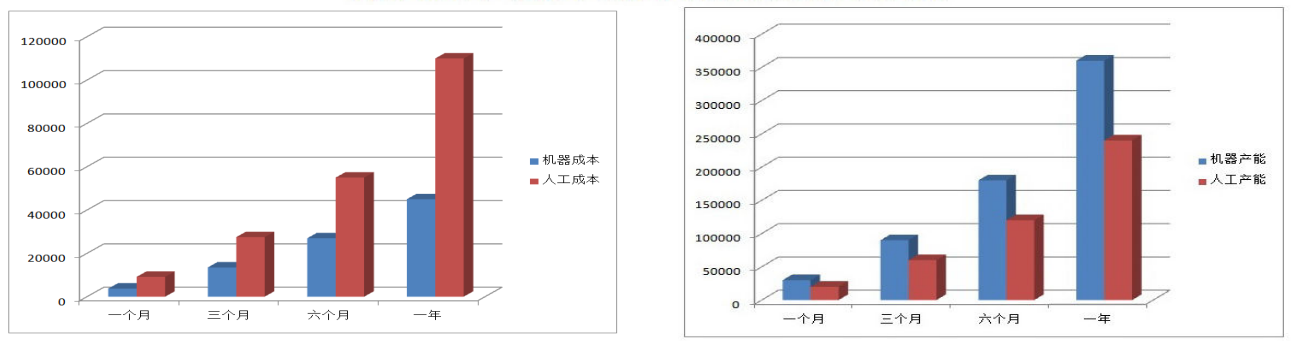

使用自动焊锡机的趋势分析
